1. Đặt vấn đề
Từ đầu thế kỷ XX, các quốc gia như Mỹ, Anh, Pháp… đã bắt đầu nghiên cứu và sử dụng nước biển để chế tạo BTCT nhằm mục đích quân sự hóa các đảo đã chiếm được trong chiến tranh. Một số kết quả nghiên cứu chỉ ra rằng có thể sử dụng nước biển để chế tạo bê tông và bê tông cốt thép trong các điều kiện cụ thể, đồng thời phải áp dụng các biện pháp bảo vệ chống ăn mòn cho cốt thép. Nước ta có bờ biển dài khoảng 3260 km [1], tại những vùng khan hiếm nước ngọt, có thể phải dùng nước biển để chế tạo bê tông, việc sử dụng nước biển để chế tạo BTCT nếu không có biện pháp bảo vệ cốt thép thì khả năng cốt thép bị ăn mòn sẽ cao và vật liệu sử dụng sẽ không đáp ứng được yêu cầu kỹ thuật như trong TCVN 9346:2012 [2]. Đề tài bước đầu nghiên cứu khảo sát lựa chọn 03 loại sơn Epoxy EP 02, Xi măng-polime AC-05, PU-3000 sơn lên cốt thép với chiều dày khác nhau để nghiên cứu bảo vệ chống ăn mòn cho cốt thép khi sử dụng nước biển để chế tạo bê tông.
2. Vật liệu sử dụng khi nghiên cứu
2.1. Xi măng
Đề tài sử dụng xi măng PCB40 Chinfon Hải Phòng. Các chỉ tiêu kỹ thuật của xi măng đáp ứng yêu cầu kỹ thuật TCVN 2682:2009 [3].
2.2. Cát
Sử dụng cát vàng sông Lô. Các chỉ tiêu cơ lý của cát Sông Lô đạt tiêu chuẩn TCVN 7570:2006[4].
2.3. Đá
Sử dụng đá mỏ Kiện Khê. Các chỉ tiêu kỹ thuật đáp ứng yêu cầu TCVN 7570 : 2006.
2.4. Nước biển
Nước biển nhân tạo được chế tạo tại phòng thí nghiệm với nồng độ muối NaCl 5%.
3. Cấp phối bê tông và chiều dày màng sơn khi nghiên cứu
3.1. Cấp phối bê tông

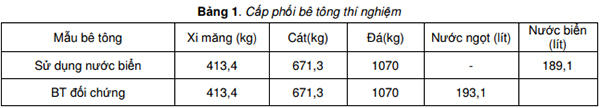

Cấp phối bê tông mác M30, thí nghiệm thiết kế cấp phối theo “Chỉ dẫn Kỹ thuật chọn thành phần bê tông các loại” [5].
3.2. Chiều dày màng sơn trên bề mặt cốt thép khi thử nghiệm

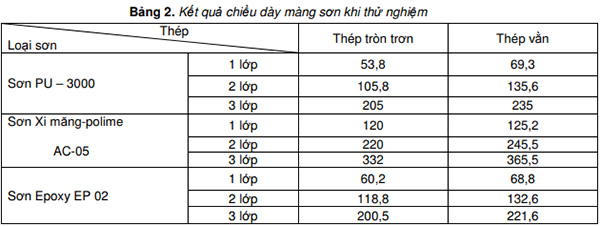

Để nghiên cứu cường độ liên kết giữa cốt thép khi được sơn phủ và bê tông, nghiên cứu gia tốc ăn mòn cốt thép tác giả đã lựa chọn 03 loại sơn: Sơn Epoxy EP 02, Sơn Xi măng-polime AC-05, Sơn PU – 3000 sơn lên cốt thép khi thử nghiệm với 3 lớp có chiều dày khác nhau như trong bảng 2, phương pháp đo theo tiêu chuẩn TCVN 9406 : 2012 [6].
4. Kết quả nghiên cứu
4.1. Cường độ liên kết giữa cốt thép và bê tông

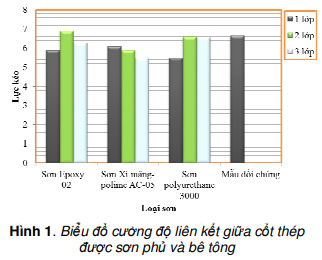

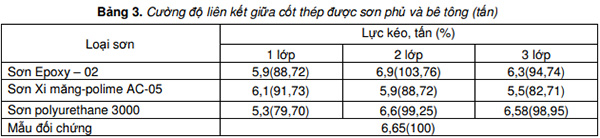

Cường độ liên kết giữa cốt thép và bê tông được tiến hành thử trên mẫu thép tròn trơn Φ10. Mẫu bê tông có kích thước 10x10x20 cm trong đó thép được quét phủ các loại sơn khác nhau và mẫu đối chứng không quét phủ. Kết quả được đánh giá theo tiêu chuẩn ASTM A934 [8].

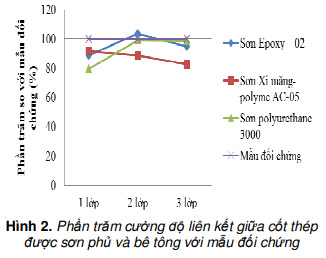

Nhận xét: Từ kết quả trên cho thấy cường độ liên kết cốt thép được sơn phủ và bê tông của các loại sơn phủ của 3 lớp là khá tốt. Với từng loại sơn, cường độ liên kết tốt với chiều dày sơn khác nhau. Trong 3 loại sơn, Epoxy EP02 2 lớp có cường độ liên kết tốt nhất đạt 103,8%, tiếp đến là Polyurethane 3000 sơn 2 lớp đạt 99,25%, cuối cùng đến xi măng polymer AC05 1 lớp có cường độ liên kết tốt nhất đạt 91,73% so với mẫu đối chứng. Sơn PU 3000 1 lớp đạt 79,7% ~ 80% so với mẫu đối chứng. Nếu đánh giá theo ASTM A934, mẫu sơn được coi là đạt yêu cầu nếu cường độ liên kết không nhỏ hơn 80% so với mẫu đối chứng. Vậy cường độ liên kết giữa cốt thép được sơn phủ và bê tông là đạt yêu cầu.
4.2. Đo độ bền uốn của màng sơn
Thí nghiệm độ bền uốn thể hiện sự làm việc đồng thời của cốt thép khi sơn và bê tông, khi kết cấu chịu tác động của tải trọng bị nứt thì sơn có còn khả năng bảo vệ cốt thép khỏi tác động ăn mòn nữa không. Nếu sơn không bị rạn hay nứt, mặc dù bê tông bị nứt thì vẫn đảm bảo được tính chất bảo vệ cốt thép khi có sự xâm nhập của tác nhân ăn mòn bên ngoài. Phương pháp thí nghiệm theo TCVN 2099- 2007 [7].

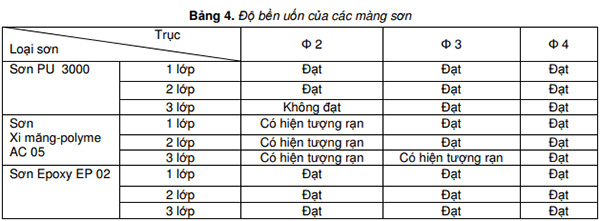

Nhận xét: Các kết quả nghiên cứu ta thấy, việc sử dụng lớp sơn, của các loại sơn khác nhau đạt qua trục Φ4 là có thể thỏa mãn yêu cầu về độ uốn theo ASTM A934 trong quá trình sử dụng sơn cốt thép.
4.3. Hiệu quả chống ăn mòn của sơn phủ khi thí nghiệm bằng phương pháp gia tốc (theo phương pháp gia tốc NT Build 356)

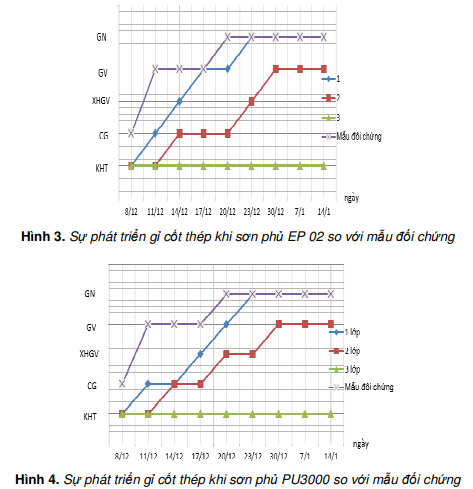

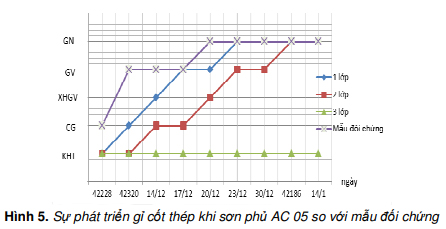

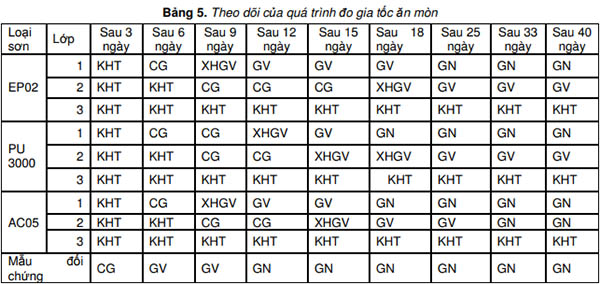

Kết quả thí nghiệm: Ngày bắt đầu thí nghiệm gia tốc ăn mòn là 5/12/2015.
Ghi chú:
KHT: Mẫu chưa bị gỉ
GV: Cốt thép bị gỉ vàng
CG : Bắt đầu xuất hiện gỉ
GN: Cốt thép bị gỉ nâu
XHGV: Xuất hiện các đốm gỉ vàng
Nhận xét: Sau hơn 1 tháng thử nghiệm ăn mòn cốt thép bằng phương pháp gia tốc cho thấy: 3 loại sơn có chiều dày 3 lớp đều có khả năng chống ăn mòn cho cốt thép. Ba loại sơn có 3 lớp không có hiện tượng ăn mòn cốt thép tại thời điểm kết thúc đo. Mẫu đối chứng xuất hiện gỉ từ ngày thứ 3, còn các mẫu sơn 1 lớp xuất hiện từ ngày thứ 6, ngày thứ 9.
4.4. Nghiên cứu quá trình ăn mòn trong điều kiện tự nhiên

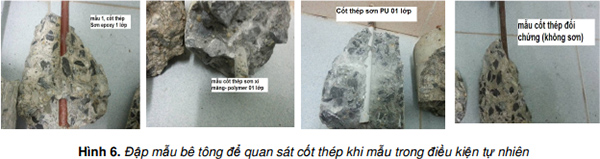

Sau 17 tháng đặt mẫu trong điều kiện tự nhiên, tác giả đã đập bỏ phần bê tông bảo vệ của các mẫu có sơn 01 lớp lên cốt thép và quan sát lớp sơn bảo vệ cốt thép. Lớp sơn bảo vệ không bị lão hóa hay bong tróc. Cốt thép được phủ sơn bảo vệ chưa bị ăn mòn, tuy nhiên cốt thép của mẫu đối chứng đã bị ăn mòn, xuất hiện gỉ lấm tấm.
5. Kết luận
Một số kết luận bước đầu của nghiên cứu:
- Đo cường độ liên kết giữa cốt thép được sơn phủ và bê tông bằng 3 loại sơn PU-3000, EP-02, AC-05 ta thấy: Theo cách đánh giá của ASTM A934 thì cường độ liên kết đều đạt yêu cầu. Trong đó cường độ liên kết tốt nhất khi cốt thép sơn EP-02 2 lớp đạt 103,76% so với mẫu đối chứng;
- Đo gia tốc ăn mòn: Với mẫu đối chứng cốt thép bắt đầu gỉ ở ngày thứ 3, với mẫu cốt thép được sơn 3 lớp có khả năng bảo vệ khỏi ăn mòn là tốt hơn;
- Sau 17 tháng phơi mẫu trong điều kiện tự nhiên, cốt thép được sơn phủ 01 lớp của 03 loại sơn đều không bị ăn mòn, mẫu đối chứng bị ăn mòn.
Để đảm bảo làm việc đồng thời giữa cốt thép được sơn phủ và bê tông cũng như khả năng chống ăn mòn thì sơn EP-02 sơn 02 lớp là tốt hơn cả.
6. Kiến nghị
Từ những kết quả bước đầu của việc nghiên cứu đề tài, kiến nghị:
- Tiếp tục nghiên cứu gia tốc ăn mòn cho đến khi giới hạn mẫu phá hủy, đo tốc độ ăn mòn cốt thép theo từng chu kỳ và theo ASTM G59;
- Đối với mỗi loại sơn, sử dụng mô hình toán quy hoạch thực nghiệm đo đạc trong phòng thí nghiệm nhiều chỉ tiêu khác nhau để tìm ra chiều dày màng sơn tối ưu chống ăn mòn cho cốt thép;
- Xây dựng một số mô hình thí nghiệm mô phỏng quá trình ăn mòn cốt thép trong môi trường biển đảo;
- Áp dụng kết quả nghiên cứu vào trong thực tế.
Tài liệu tham khảo
[1]. Phan Văn Chương (2001), “Nghiên cứu ảnh hưởng của chiều dày màng sơn Epoxy giàu kẽm- Polyurethane đến tính năng chống ăn mòn kết cấu thép trong môi trường khí quyển biển Việt Nam”, Luận văn thạc sỹ kỹ thuật - Đại học Xây dựng.
[2]. TCVN 9346 : 2012 kết cấu bê tông và bê tông cốt thép- Yêu cầu bảo vệ chống ăn mòn trong môi trường biển.
[3]. TCVN 2682 : 2009 Xi măng pooc lăng- Yêu cầu kỹ thuật.
[4]. TCVN 7570 : 2000 Cốt liệu cho bê tông và vữa - yêu cầu kỹ thuật.
[5]. Chỉ dẫn Kỹ thuật chọn thành phần bê tông các loại, Bộ Xây dựng, Hà Nội, 1998.
[6]. TCVN 9406 : 2012 Sơn – Phương pháp không phá huỷ xác định chiều dày màng sơn khô.
[7]. TCVN 2099 : 2007 Sơn và vecni - Phép thử uốn (trục hình trụ). [8]. ASTM A934/A934M-01 Standard Specification for Epoxy-Coated Prefabricated Steel Reinforcing Bars.
VLXD.org (TH/ TC KHCN Xây dựng)
